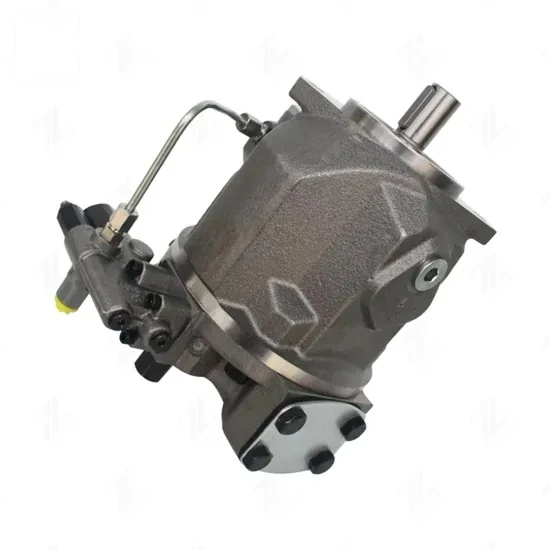

Pompe variable à pistons axiaux Rexroth

Présentation du produit

Avantages clés

▔▔

Haute efficacité et contrôle dynamique :Offre des performances dynamiques électro-hydrauliques robustes avec de faibles pertes volumétriques sur des cycles de service continus exigeants.

Configurations de contrôle polyvalentes :Prend en charge les modes de contrôle avancés, notamment le contrôle de pression (DR/DRG), le contrôle de déplacement proportionnel (EO/ED), le contrôle combiné de pression et de débit (détection de charge dynamique DFR/DFR1-) et le contrôle secondaire électronique (HS5/E4).

Faible bruit et densité de puissance élevée :Les roulements optimisés du plateau cyclique et la cinématique des orifices fluidiques réduisent considérablement les émissions acoustiques opérationnelles tout en offrant un déplacement volumétrique élevé par rapport à l'empreinte au sol.

Flexibilité du système :La capacité d'entraînement via-permet le montage modulaire de pompes secondaires (à engrenages ou à piston axial) pour les installations compactes à plusieurs-circuits.

Spécifications techniques

▔▔

Options de configuration

1. Structure mécanique :Conception à pistons axiaux à plateau cyclique pour les systèmes hydrauliques à circuit ouvert-, disponible dans les normes de montage métriques (ISO) et SAE.

2. Options de contrôle :

• DR/DRG :Contrôle de pression (commande manuelle standard ou commande hydraulique à distance).
• DFR/DFR1/DFLR :Contrôle de la pression et du débit (capacité de détection de charge avec limiteur de puissance intégré).
• urgence/urgence :Contrôle de pression électro-proportionnel via une électrovanne 24 V CC.
• HD/EP :Commande de cylindrée proportionnelle hydraulique ou électronique.

3. Systèmes de rétroaction :Capteurs de retour de course LVDT pour le positionnement de l'angle du plateau cyclique en boucle fermée - ; transducteurs de pression intégrés pour cartes de contrôle électroniques.

4. Options de débit et de portage :

• Connexions à bride selon SAE J518 (configuration de port arrière ou latéral).
• Conduites d'aspiration et de refoulement filetées selon la norme ISO 6149 ou filetages standards BSPP.

5. Montage et entraînements :

• Brides de montage standard ISO 2 boulons/4 boulons ou SAE 2 boulons/4 boulons.
• Rallonges d'arbre cannelée ou à clavette parallèle (ANSI B92.1a ou ISO 3019-1).
• Via-options d'entraînement : configurations de moyeu standard (SAE A, B, C, D) pour les configurations tandem et multi-pompes.

6. Configurations électriques :Connecteurs standard DIN EN 175301-803, connecteurs Deutsch DT04-2P ou cartes amplificateurs numériques intégrées avec indices de protection environnementale IP65/IP67.

Matériaux et composants clés

▔▔

• Ensembles de pistons :Pistons en acier nitruré-hautement allié recouverts de chaussures spécialisées anti-diamant de friction-comme le carbone (DLC) ou en laiton pour réduire la friction mécanique et empêcher la micro-soudure sous des charges de pression maximales.
• Plaque de valve (plaque de distribution) :Plaque d'acier à outils trempé bimétallique avec un profil de fente anti-cavitation spécialisé pour minimiser le cisaillement du fluide, l'ondulation de pression et l'usure sous un cycle continu de 350 bars.
• Roulements de plateau cyclique et de berceau :Plateau cyclique-en acier trempé soutenu par des roulements à selle composites recouverts de PTFE-, offrant une hystérésis ultra-faible pendant les cycles de contrôle à haute-fréquence.
• PrimaireJoints et joints toriques :Élastomères fluorocarbonés hautes-performances (FPM/Viton) en standard, garantissant une compatibilité chimique avec les esters synthétiques, les polyglycols et les huiles hydrauliques conventionnelles à base de pétrole-sur de larges plages de températures.

Emballage et protection du transport

▔▔

• Protection individuelle des unités :Chaque pompe subit un rinçage automatique à l'huile sous vide-avant d'être scellée. Les chambres internes sont chargées d'inhibiteur de rouille en phase vapeur-(VCI). Les ports externes sont recouverts de bouchons en plastique robustes-résistants aux chocs-.
• Protection contre l'humidité et l'environnement :L'unité est thermoscellée dans des sacs en aluminium VCI anti-forts-antistatiques contenant des sachets déshydratants actifs pour empêcher l'oxydation de la surface pendant le transport maritime.
• Amortissement des vibrations et des impacts :Des inserts en mousse de polyéthylène haute densité (HDPE) ou de polyuréthane moulés sur mesure-haute-encapsulent complètement le boîtier de la pompe, protégeant ainsi l'arbre d'entraînement, les solénoïdes et les vannes de régulation des chocs mécaniques pendant le transport.
• Configuration d'emballage en vrac :Les expéditions multi-unités sont emballées sur des palettes en bois traitées thermiquement-15 ou des caisses en bois renforcées conformes à la NIMP. Les unités sont liées à l'aide de cerclages en acier à haute résistance et entièrement enveloppées dans un film étirable industriel avec des étiquettes indicatrices d'inclinaison et de choc attachées.

Appliqueations

• Machines de moulage par injection plastique :Utilisé pour la régulation proportionnelle de la force du cylindre de serrage et le contrôle dynamique du profil de vitesse d'injection, réduisant ainsi les temps de cycle et la consommation d'énergie maximale.
• Presses hydrauliques et unités d'emboutissage de métaux :Appliqué dans les opérations d'emboutissage profond et de découpage pour un contrôle précis de la pression du tonnage et des routines de décompression continue et fluides pour éliminer les chocs hydrauliques.
• Systèmes de machines-outils CNC :Alimente les unités de puissance hydrauliques centralisées (HPU) pour gérer la force de serrage des pièces, les actionneurs du changeur d'outils et la commande du contrepoids de broche avec un faible bruit et une efficacité énergétique élevée.
• Systèmes d’exploitation minière et de manutention :Contrôle les circuits de direction secondaires, les actionneurs de positionnement de la flèche et les treuils de convoyeur à charge élevée, permettant un réglage fluide de la vitesse variable en cas de fortes oscillations de charge.

Modèles associés

FAQ

Q : Quels fluides hydrauliques sont compatibles avec cette série de pompes variables ?

R : La pompe est entièrement compatible avec les fluides hydrauliques à base d'huile minérale-(HLP/HM) conformes à la norme DIN 51524. Pour les fluides-résistants au feu (tels que HFC ou HFD-U) ou les fluides écologiquement acceptables (HEES), des matériaux d'étanchéité spéciaux et des paramètres de fonctionnement réduits sont requis.

Q : Quelles précautions doivent être prises lors de l’installation physique de la pompe ?

R : Assurez-vous que le corps de la pompe est entièrement rempli de liquide hydraulique propre via l'orifice de vidange le plus élevé avant le démarrage initial. La conduite de vidange du boîtier doit être acheminée directement vers le réservoir sans restrictions, positionnée au-dessus du niveau d'huile et configurée pour maintenir le boîtier rempli de liquide à tout moment.

Q : Cette pompe peut-elle remplacer directement les modèles de pompe Rexroth anciens ou abandonnés ?

R : Oui, à condition que le déplacement, la bride de montage, la géométrie de l'arbre, les orientations des orifices et la logique de la vanne de régulation correspondent aux spécifications d'origine. Les dessins dimensionnels et le dimensionnement des ports doivent être référencés-avant le remplacement pour éviter les interférences mécaniques.

Contactez-nous

Présentation du produit

Avantages clés

• Densité de puissance élevée :Empreinte structurelle compacte offrant une sortie haute pression et des débits maximaux.

  Efficacité exceptionnelle :Un faible frottement mécanique et des pertes volumétriques minimisées entraînent une consommation d'énergie inférieure et une réduction de la chaleur du système.

  Options de contrôle polyvalentes :Doté de commandes avancées de pression, de débit et électro-hydrauliques proportionnelles pour une réactivité précise du système.

  Fonctionnement à faible bruit :L'isolation acoustique optimisée et la cinématique du piston minimisent les niveaux de bruit de fonctionnement.

  Durabilité extrême :Des matériaux haut de gamme et des traitements de surface spécialisés garantissent une longue durée de vie sous des cycles de service -haute pression et-continus.

•

Spécifications techniques

Applications

Modèles associés

FAQ

Q1 : Quelle est la principale différence entre les pompes à piston axial à plateau cyclique et à axe coudé ?

A:Dans une pompe à plateau cyclique, le bloc-cylindres et l'arbre d'entraînement sont coaxiaux et la longueur de course des pistons varie en inclinant le plateau cyclique. Dans une pompe à axe coudé-, le bloc-cylindres est réglé à un angle par rapport à l'arbre d'entraînement. Les pompes à plateau cyclique sont largement utilisées pour les commandes à cylindrée variable dans les circuits ouverts et fermés, tandis que les conceptions à axe coudé-sont souvent préférées pour les applications à haute-vitesse et haute-pression en raison de la contrainte mécanique réduite sur les roulements de piston.

Q2 : Quelle est la différence entre les pompes à pistons axiaux à circuit ouvert-et à circuit fermé- ?

A:Les pompes à circuit ouvert-aspirent le fluide directement d'un réservoir hydraulique et le renvoient au réservoir après avoir traversé les actionneurs et les vannes. Les pompes à circuit fermé-(telles que la série A4VG) font recirculer le fluide directement entre la pompe et le moteur hydraulique sans renvoyer le flux principal vers le réservoir, en utilisant une pompe de charge intégrée pour combler les fuites internes mineures et maintenir le refroidissement du circuit.
